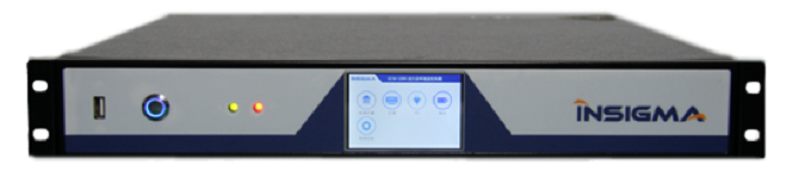

動力及環境監控主機ECM_1000
一、產品簡介
產品簡介
ECM-1000動力及環境監控主機是動力及環境監控主設備,通過對各個獨立設備遙測、遙信、遙控等操作,實現設備狀態的實時檢測、監測,及對設備進行遠程操控。廣泛適用于機房、車站、隧道、管廊等需要對各種設備進行監測控制的動環領域。
二、產品特點
系統特點
產品特點
外部接口豐富
操作系統穩定可靠
支持北向接口,與數據中心交互
具備遠程聯動
模塊化設計,易拓展接口及二次開發
開關量輸出控制可聯動
具有良好的電磁兼容性和電氣隔離性能
技術規格
型號:ECM-1000 |
||||
電源 |
交流 |
220V |
功率 |
24W |
直流 |
36~72V |
低功耗 |
<10W |
|
處理器 |
CPU |
ARM 32位的Cortex?-M4,主頻168MHz |
||
內存 |
64M,支持TF卡拓展到10G |
|||
I/O接口 |
串口 |
8*RS485/RS232復用 |
傳輸特性 |
1200~115200、8、1,半/全雙工 |
USB |
USB2.0 |
|||
DO/DI |
16路開關量采集/16路開關量輸出控制 |
|||
AI |
a. 直流電壓應≤0.5% ; b. 蓄電池2V 單體電壓測量誤差應不大于±5mV, 12V 單體電池電壓測量誤差應不大于±20mV; c. 其他電量測量偏差應≤2% ; d. 非電量測量偏差應≤5%; e. 溫度應≤1℃; 在環境溫度為25℃、濕度范圍為30%RH~80%RH時,濕度應≤5%RH,當濕度超出30%RH~80%RH時,濕度應≤10%RH。 |
|||
電氣特性 |
符合CCITT V.28協議 |
|||
傳輸速率/數據位/停止位/校驗 |
115200BPS/8位/1位/無校驗 |
|||
組網 |
無線 |
具有中國聯通、中國電信、中國移動的UIM或SIM卡槽,能進行基于4G/3G 網絡的L2TP/IP Sec和PPTP二次撥號組網能力。 |
||
以太網 |
4個10M/100M自適應、10M半雙工、10M全雙工、100M半雙工、100M全雙工可供選擇,以太網接口兼容IEEE 802.3協議,支持IEEE 802.1Q |
|||
工作環境 |
工作溫度 |
-10℃ ~ +70℃ |
||
貯存溫度 |
-40℃ ~ +70℃ |
|||
相對濕度 |
0 %~95 % |
|||
大氣壓力 |
70~106 k pa |
|||
外部要求 |
無腐蝕性和溶劑性氣體,無揚塵,無磁場干擾。 |
|||
瞬時耐壓 |
4KVAC |
|||
操作系統 |
Linux |
四、產品案例
業績舉例
杭州沿江管廊1個機房
南平到龍巖高鐵線9個機房和9個配線間
杭州到黃山高鐵線5個機房和4個配線間
九江到衢州高鐵線4個機房和4個配線間
膠州到濟南高鐵線4個機房和4個配線間
.........

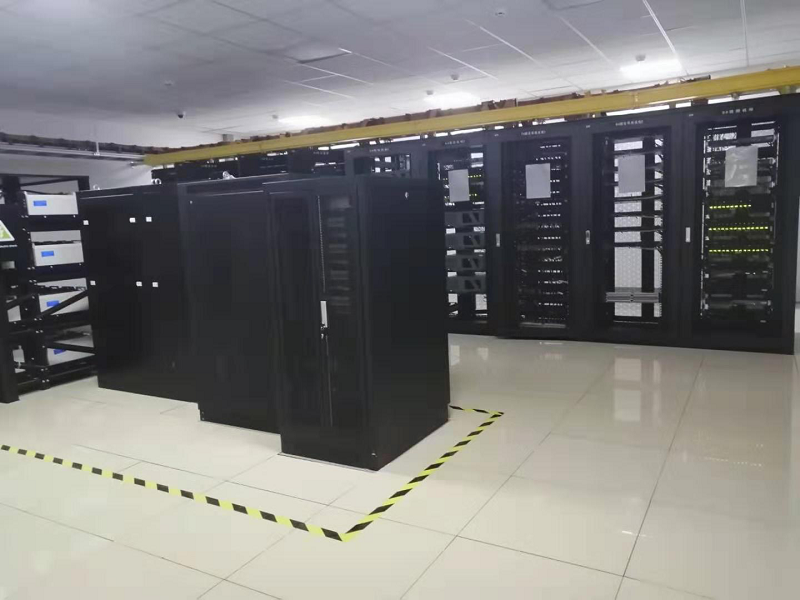

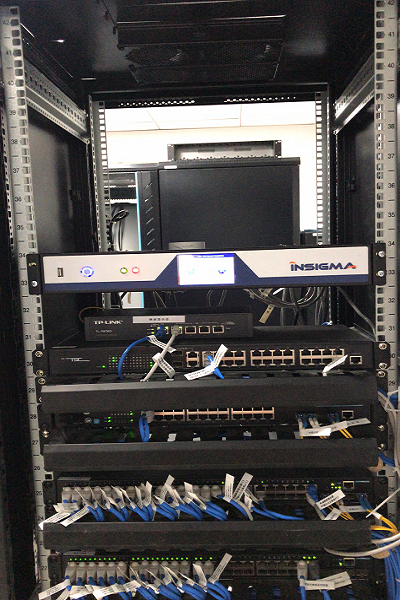

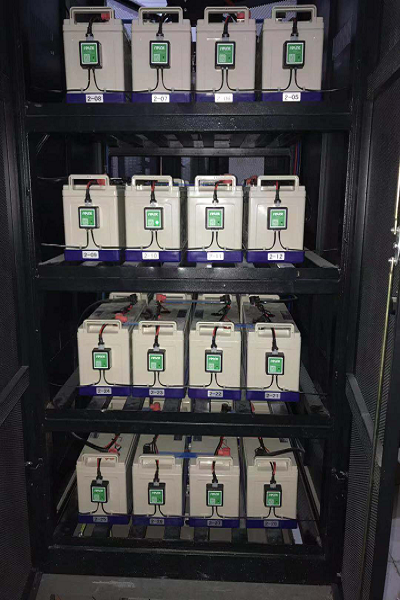

案例照片
