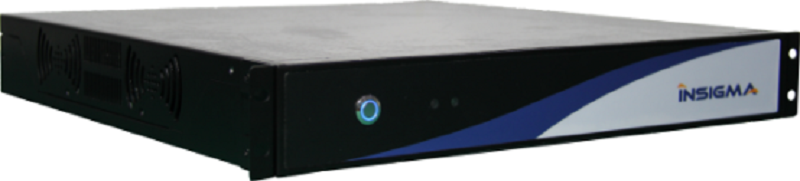

動力及環境監控主機ECM_100
一、產品簡介
產品簡介
ECM-100動力及環境監控網絡機是動力及環境監控主機ECM-1000的擴展采集機，既可以配合ECM-1000從小型/中型機房升級到大型/超大型機房，又可以獨立用于小型配線間/小型行包間的監測。支持網絡通信，將數據匯聚到ECM-1000集中處理。
二、產品特點
產品特點
外部接口豐富
配合ECM1000，延伸監測空間距離
具備遠程聯動
模塊化設計，易拓展接口及二次開發
開關量輸出控制可聯動
具有良好的電磁兼容性和電氣隔離性能
產品規格
|
型號：ECM-1000 |
||||
|
電源 |
交流 |
220V |
功率 |
24W |
|
直流 |
36~72V |
低功耗 |
＜10W |
|
|
處理器 |
CPU |
ARM 32位的Cortex?-M3，主頻72MHz |
||
|
內存 |
64M,支持TF卡拓展到10G |
|||
|

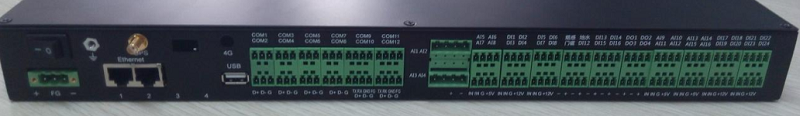

I/O接口 |
串口 |
8*RS485/RS232復用 |
傳輸特性 |
1200~115200、8、1，半/全雙工 |
|
USB |
USB2.0 |
|||
|
DO/DI |
16路開關量采集/16路開關量輸出控制 |
|||
|
AI |
0~5V或4~20mA輸入接口 |
|||
|
電氣特性 |
符合CCITT V.28協議 |
|||
|
傳輸速率/數據位/停止位/校驗 |
115200BPS/8位/1位/無校驗 |
|||
|
組網 |
無線 |
具有中國聯通、中國電信、中國移動的UIM或SIM卡槽，能進行基于4G/3G 網絡的L2TP/IP Sec和PPTP二次撥號組網能力。 |
||
|
以太網 |
4個10M/100M自適應、10M半雙工、10M全雙工、100M半雙工、100M全雙工可供選擇，以太網接口兼容IEEE 802.3協議，支持IEEE 802.1Q |
|||
|
工作環境 |
工作溫度 |
-10℃ ～ +70℃ |
||
|
貯存溫度 |
-40℃ ～ +70℃ |
|||
|
相對濕度 |
0 %～95 % |
|||
|
大氣壓力 |
70～106 k pa |
|||
|
產品特征 |
無腐蝕性和溶劑性氣體，無揚塵，無磁場干擾。 |
|||
|
瞬時耐壓 |
4KVAC |
|||
四、產品案例
業績舉例
南平到龍巖高鐵線9個配線間
杭州到黃山高鐵線4個配線間
九江到衢州高鐵線4個配線間
膠州到濟南高鐵線4個配線間
.........

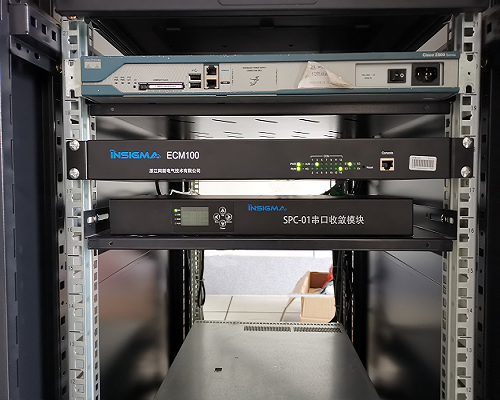

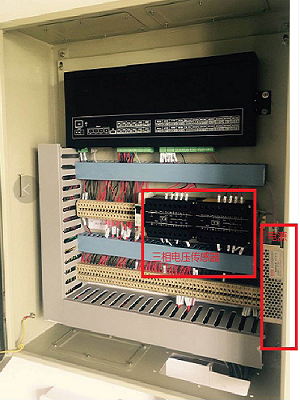

現場圖片
